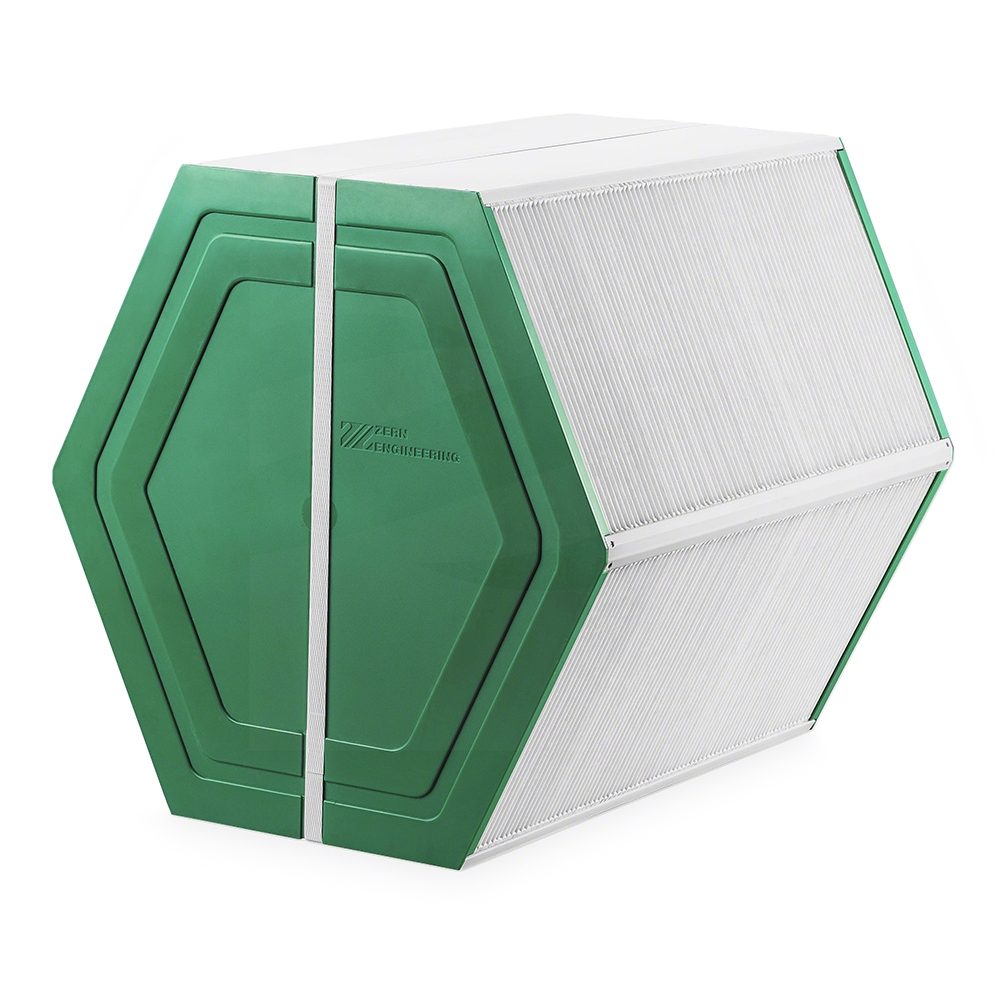

J.E. StorkAir 500 Odzysk ciepła i wilgoci

Entalpiczny wymiennik ciepła

Pasuje do następujących modeli:

• ✔️ J.E. StorkAir 500

Entalpiczny, krzyżowo-przeciwprądowy wymiennik ciepła do rekuperatora J.E. StorkAir 500. Wysokiej jakości zamiennik nieustępujący oryginalnym wymiennikom.

Wymiennik entalpiczny zapewnia komfortowy klimat wnętrz dzięki odzyskowi wilgoci oraz ciepła z wywiewanego powietrza. W okresie zimowym zapobiega nadmiernemu wysuszaniu powietrza przy równoczesnym ogrzewaniu zimnego powietrza nawiewanego z zewnątrz. Odzysk wilgoci aż do 75% jest możliwy dzięki wyjątkowej polimerowej membranie, której mikropory pozwalają na przenikanie cząsteczek pary wodnej blokując równocześnie przenikanie bakterii, wirusów, pleśni, gazów i zapachów.

Wymiennik pasuje do wszystkich wariantów J.E. StorkAir 500.

Polimerowa membrana

Antybakteryjna membrana użyta w wymienniku entalpicznym wykonana jest z hybrydowego, polimerowego materiału.

• Posiada wysoki współczynnik przenikalności ciepła jak i transferu wilgoci.
• Pozwala przenikać wyłącznie cząsteczkom pary wodnej całkowicie blokując przenikanie zanieczyszczeń.
• Dzięki swoim właściwościom strukturalnym chroni przed przenikaniem wirusa SARS-CoV-2, jak również innych wirusów, bakterii, pleśni, grzybów, toksyn, gazów i zapachów (CO2/SF6).
• Nie pozwala na przenikanie cząsteczek większych niż 30nm (wirus SARS-CoV-2 ma wielkość od 60 do 140nm).
• Wyposażona jest w specjalną powłokę odporną na kwasy, zasady i sole
• Jest odporna na rozdarcia i punktowe uszkodzenia
• Jest odporna na zmiany temperatury w zakresie od -25 do +50 °C.

Wyjątkowa konstrukcja membrany powleczonej warstwą antybakteryjną pozwala zachować wysoki standard higieniczny we wszystkich pomieszczeniach, w tym także w pomieszczeniach sanitarnych, laboratoriach, kuchniach oraz innych miejscach będących stałym źródłem zanieczyszczeń.

Wymienniki HRV vs ERV

W krzyżowo-przeciwprądowych wymiennikach ciepła strumienie nawiewanego i wywiewanego powietrza poruszają się w przeciwnych kierunkach, w niezależnych kanałach prowadzonych pomiędzy cienkimi płytami wymiennika. Standardowe wymienniki ciepła (typu HRV) umożliwiają wyłącznie odzysk energii odczuwalnej (ciepła) z wywiewanego powietrza. Entalpiczne wymienniki ciepła (typu ERV) wykonane są z bardziej zaawansowanego materiału, który pozwala na odzysk energii zarówno w formie odczuwalnej (ciepło) jak i utajonej (wilgoć). Porównanie wymiennika standardowego i entalpicznego pokazuje, że wprawdzie standardowe wymienniki mają wyższy współczynnik odzysku energii odczuwalnej (ciepła) w porównaniu do wymienników entalpicznych (95% vs 75%), to wymienniki entalpiczne mają wyższy całkowity współczynnik odzysku energii dzięki dodatkowemu odzyskowi energii utajonej w formie wilgoci.

Współczynnik odzysku ciepła i wilgoci zależny jest od wielkości strumienia powietrza, poziomu wilgotności, temperatury wewnętrznej i zewnętrznej. Podobnie jak w przypadku klasycznych wymienników (typu HRV) najwyższa skuteczność 75% osiągana jest przy niskim przepływie powietrza. W przeciętnych warunkach odzysk wilgoci wynosi powyżej 50%.

Przekazywanie wilgoci między powietrzem wywiewanym a powietrzem nawiewanym obniża temperaturę skraplania w entalpicznym wymienniku ciepła i eliminuje potrzebę odprowadzania skroplin. Oznacza to, że wymiennik entalpiczny praktycznie nie podlega zamarzaniu przy normalnych warunkach atmosferycznych w zimie.

Prosty montaż wymiennika entalpicznego do J.E. StorkAir 500

Entalpiczny wymiennik ciepła można w prosty sposób zamontować w rekuperatorze - opis procedury krok po kroku znajduje się w instrukcji rekuperatora. Entalpiczny wymiennik ciepła można myć ciepłą wodą (do 55 °C) przy użyciu oferowanego przez nas środka czyszczącego lub z dodatkiem łagodnego detergentu.

Przed zakupem sprawdź, czy Twój rekuperator będzie współpracował z wymiennikiem entalpicznym! Po montażu należy zmienić ustawienia rekuperatora: Menu P59 na 2 (wymiennik entalpiczny bez czujnika wilgotności). Należy również zaślepić odpływ skroplin w rekuperatorze lub wymienić syfon na tzw. suchy syfon.

Produkt nowy.

Montaż filtrów stożkowych do anemostatów

• Wykręć całkowicie środkowy, ruchomy dysk z anemostatu notując liczbę obrotów - jeśli posiadasz dedykowany klucz do anemostatów możesz pominąć ten krok.
• Odkręć i wyjmij anemostat - w większości przypadków anemostat wkręcony jest w specjalną ramkę zamontowaną trwale w suficie/ścianie.
• Nasuń filtr stożkowy na anemostat - filtr stożkowy jest odpowiednio szerszy niż nominalna średnica anemostatu.
• Wsuń anemostat z filtrem do otworu, dociśnij do ramki i wkręć - krawędź filtra stożkowego zakleszczy się pomiędzy anemostatem a ramką.
Wkręć z powrotem środkowy dysk zmniejszając liczbę obrotów o 3 dla anemostatów 80/100/125mm lub o 4 dla anemostatów 160/200mm.

Przedstawiona procedura dotyczy znakomitej większości dostępnych na rynku anemostatów okrągłych, w szczególności anemostatów z ramką metalową mocowaną trwale w suficie/ścianie. Jeśli posiadasz anemostat innego typu po prostu upewnij się podczas montażu, że krawędź filtra zakleszczyła się pomiędzy anemostatem a otworem.

Ważne! Filtr stożkowy do anemostatu, podobnie jak każdy element instalacji wentylacyjnej, wprowadzana dodatkowy opór dla przepływającego powietrza dlatego istotne jest aby dokonać odpowiedniej korekty ustawień anemostatu (odpowiednio wykręcić dysk). Proponowane powyżej liczby obrotów, o jakie należy wykręcić dysk w anemostacie, uwzględniają parametry przeciętnego anemostatu oraz przeciętny przepływ powietrza przez anemostat.
